(новое) Установка и настройка Pronest

Установка и настройка программы ProNest

Pronest для плазменной резки установить и настроить.

  Самая лучшая программа для раскроя листового материала и генерации g-кода - ProNest.
Программа буржуинская (толи главного, толи центральноевропейского буржуя) и стоит очень много денюжков.
Лицензия на один комп стоит 10000$, нет это не опечатка - 10 000 USD,  ДЕСЯТЬ ТЫСЯЧ ДОЛЛАРОВ, всего лишь ДЕСЯТЬ, МАТЬ ЕГО, СРАНЫХ ТЫСЯЧ ДОЛЛАРОВ!!!
т.е. в рублях почти 700 000 рублей, СЕМЬСОТ ТЫСЯЧ рублей!!!
Но не всё так плохо, например здесь можно купить её по дешёвке https://s-avt.tiu.ru/p13157797-programmnoe-obespechenie-dlya.html
Просто редко какой сайт пишет стоимость лицензии программ.
Скачать бесплатно её пиратскую версию (полностью работоспособную без каких-либо ограничений) возможно с сайта www.rutracker.org
Предварительно прочитав здесь https://dostup-rutracker.org/ т.к. доступ ко всем сайтам, где можно скачать не лицензионные программы, заблокирован.
Не блокируют только мошеннические сайты где нужно отправлять СМС или с платными подписками от ОПСОСа (ОПераторСОтовойСвязи).
Я сам как-то на такую штуку попался с Мегафоном, если пользоваться интернетом на компьютере через точку доступа по WiFi на телефоне, без вашего ведома могут списать крупную сумму денег. Есть большая кнопка "скачать" и очень маленьким шрифтом в цвет фона написано: нажимая скачать вы соглашаетесь с платной подпиской 150 руб в день, списание с основного абоненского счёта, только нажал "скачать" сразу списываются деньги без каких-либо дополнительных данных или подтверждений. (а бывает отложенная оплате т.е. вы подключили сегодня а через месяц вам придёт счёт за каждый день по 150 руб.) Когда я звонил в Мегафон - мне сказали что этот сервис сделан для моего удобства! и нехотя сказали как временно! отключить такие подписки, теперь каждые пару месяцев приходится отправлять смс "УСТЗАПРЕТ1" на номер 5151 иначе что-либо искать в иннете через точку доступа на телефоне просто невозможно. Будьте внимательнее, извините за отступление от темы.
Доступны для установки три версии Pronest - Pronest8, Pronest2012 и Pronest2019.
Функционально они мало чем отличаются, у новых кнопочки покрасивше и на мощных компах работают пошустрее.
Если у вас слабый комп с 32битной виндой то лучше поставить версию 2008 года.

А теперь посмотрим как делать НЕЛЬЗЯ!
Если вы так сделаете, то американская (или германская) компания недополучит свои (или ваши) 10 000$ и опечалится,
а надо купить лицензию на один компьютер за 700 000 руб, пусть вас задушит жаба, но не будет нарушено международное авторское право!
Да прибудет с вами сила капитализма и мощь международного лицензионного законодательства!!!

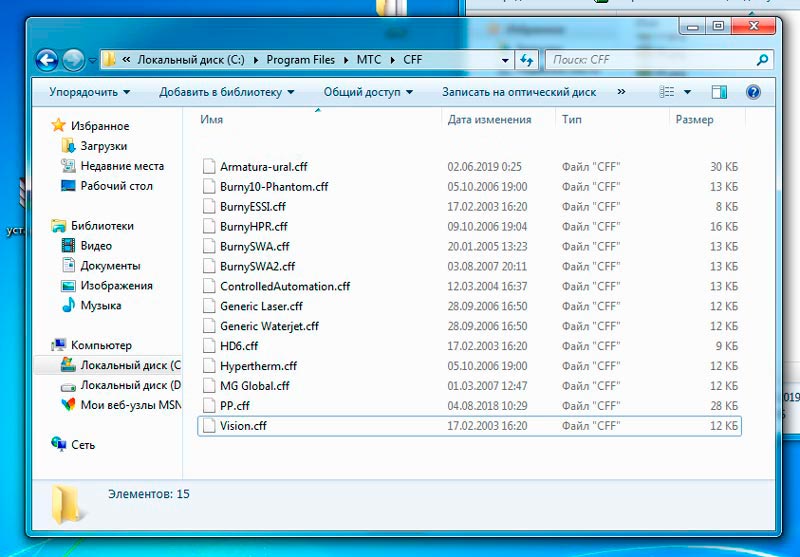

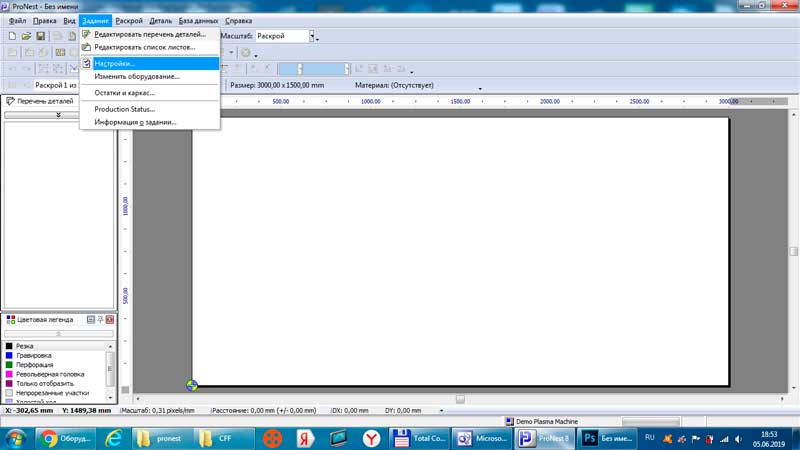

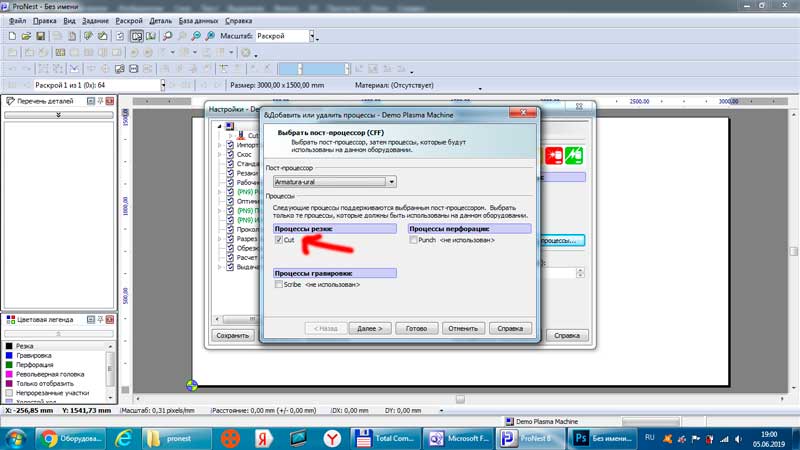

Далее открываем папку C:\Program Files\MTC\CFF

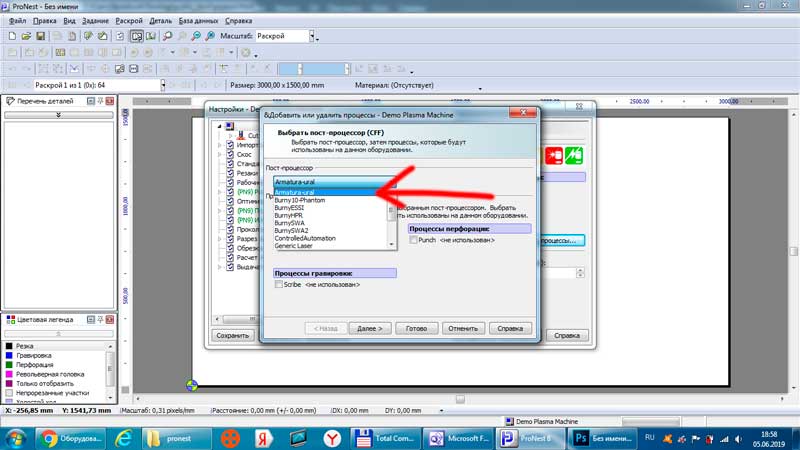

распаковываем туда два файла постпроцессора

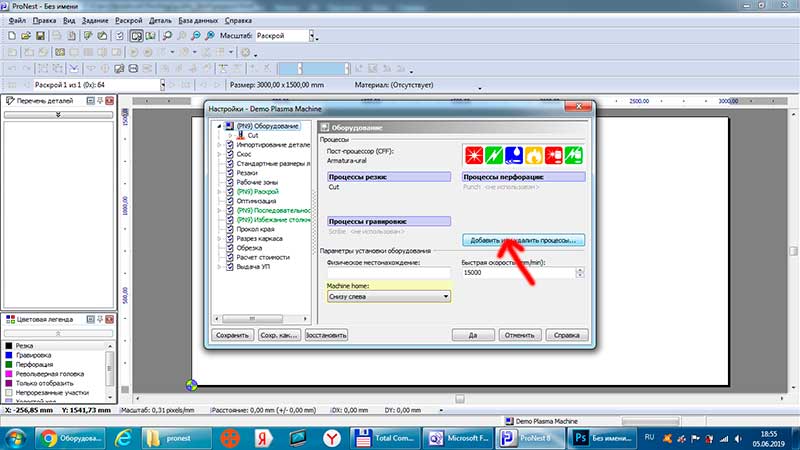

Должно быть так (см. первые два файла)

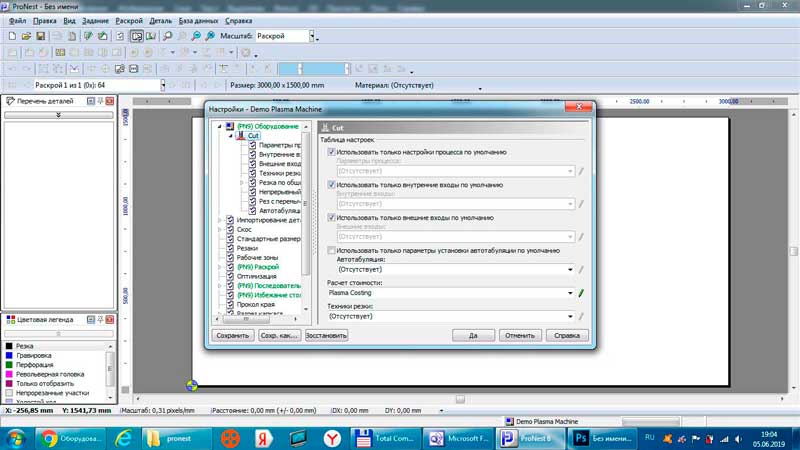

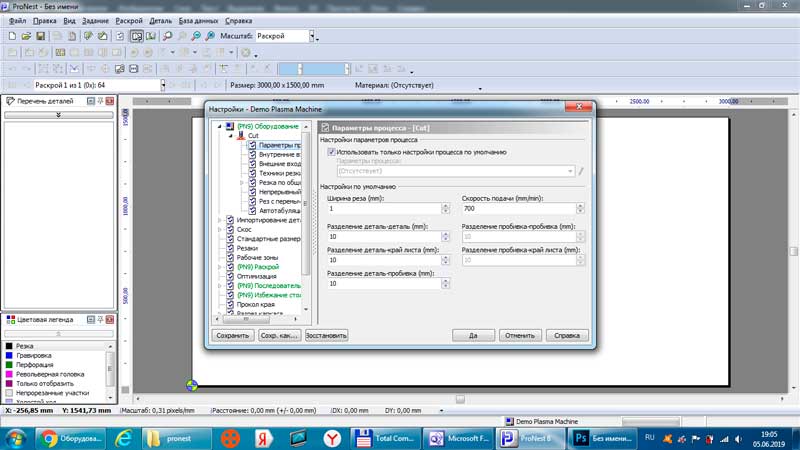

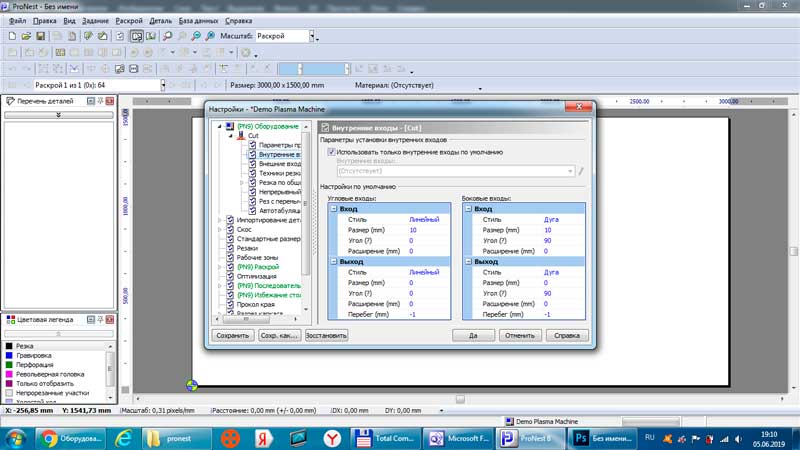

Размер входов можно установить 0 везде (тут дело вкуса, мне на тонком металле они не нужны)

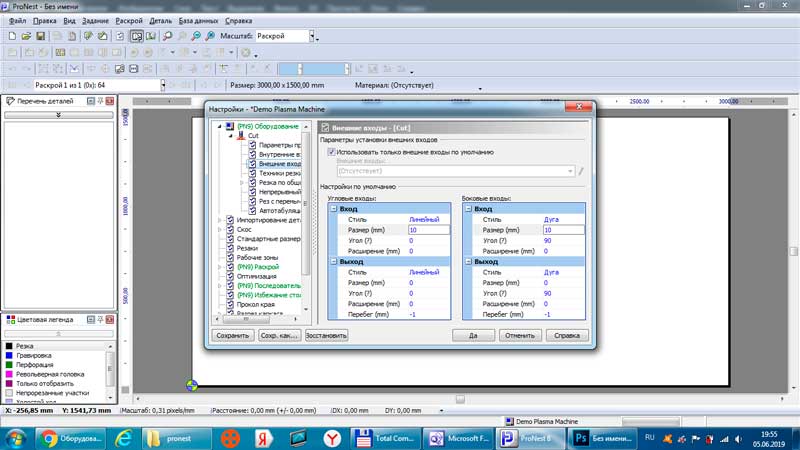

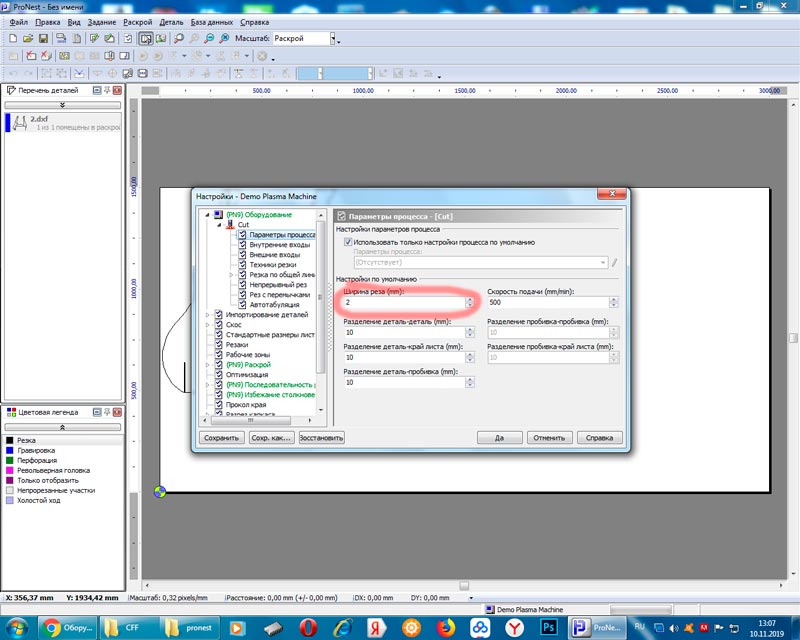

Также здесь есть полезная вещь - "перебег", хотя в нашем случае это "недобег". При вырезании маленькой детали - в конце реза она выпадывает и горелка теряет металл, плазма гаснет и аппарат начинает её разжигать, осцилятор долбит в воздух, тем самым, не принося пользы, создаёт дискомфорт. А наша замечательная функция "недобега" не добегает до конца траектории 1 мм (учитывая ширину реза, траектория как раз замыкается)

Та же фигня, что и выше.

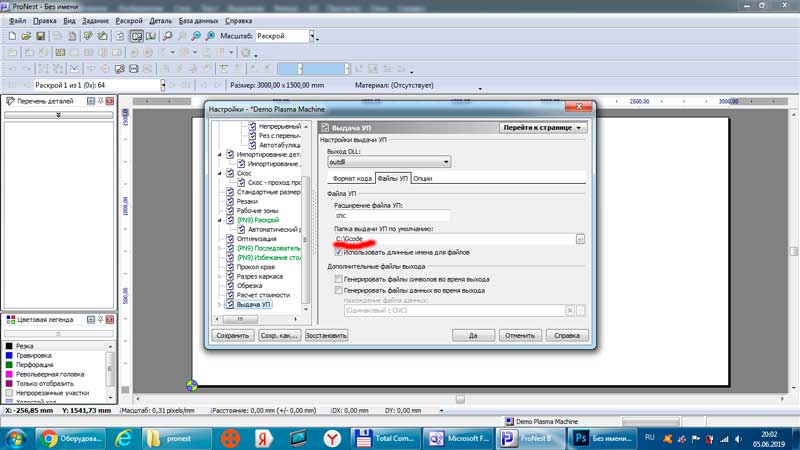

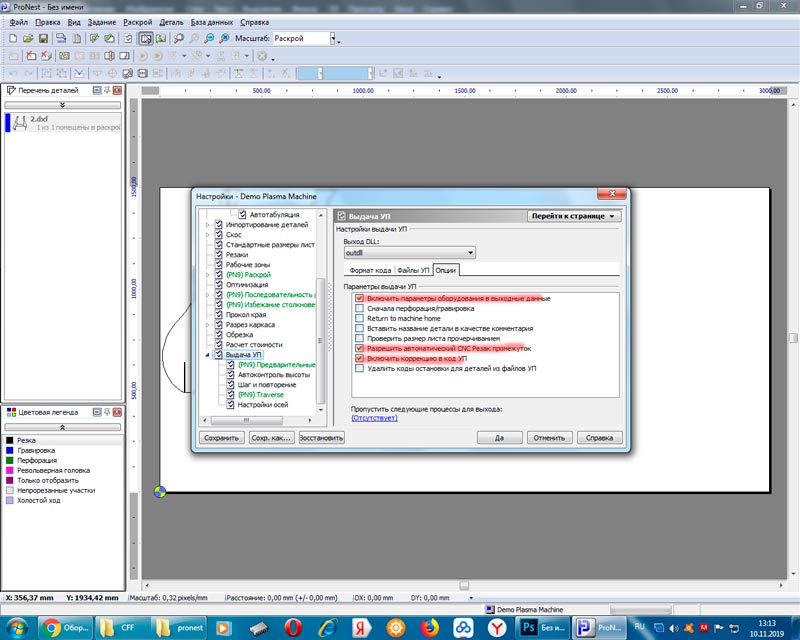

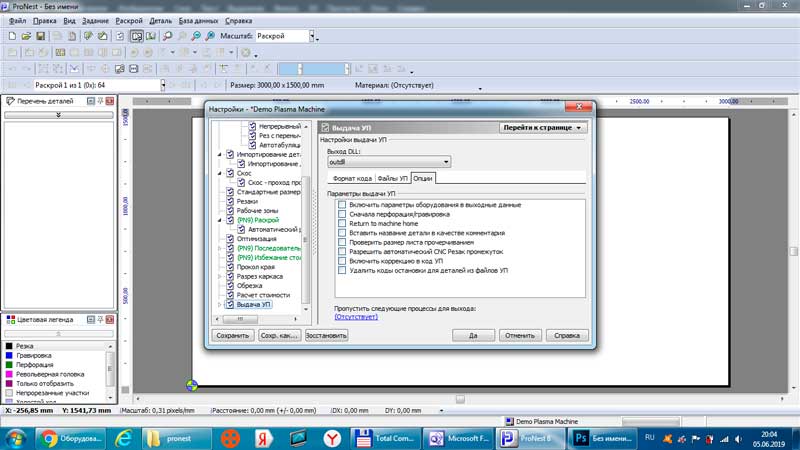

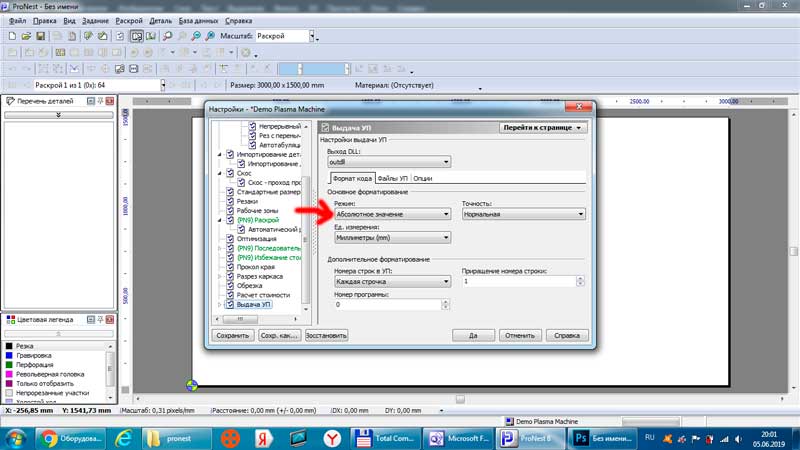

ВАЖНО!!! Папка выхода G-кода C:\Gcode, если укажите другую некорректно будет работать постпроцессор!!!



Работа с программой

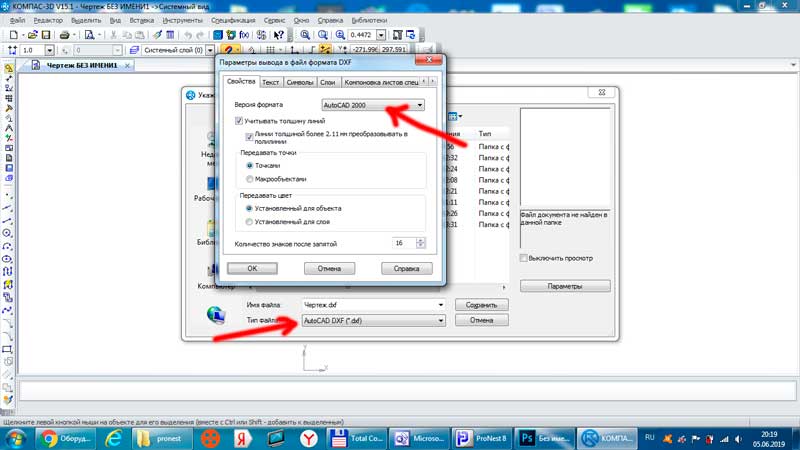

Для корректной работы PRONESTa версии 8 нужно все чертежи сохранять в dxf от 2000года

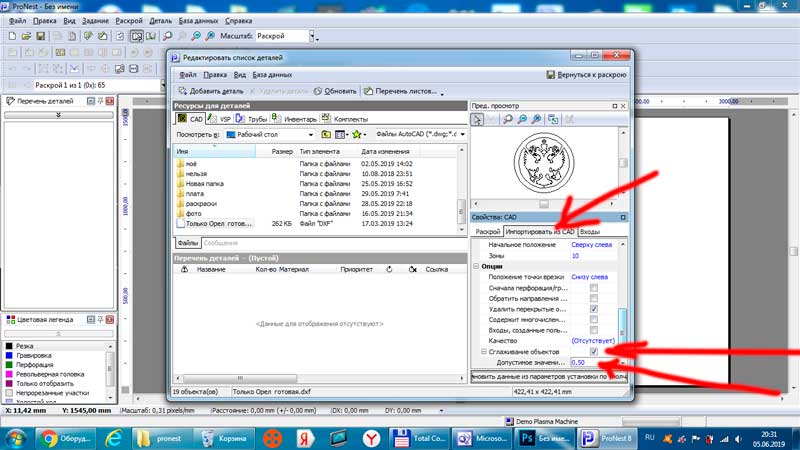

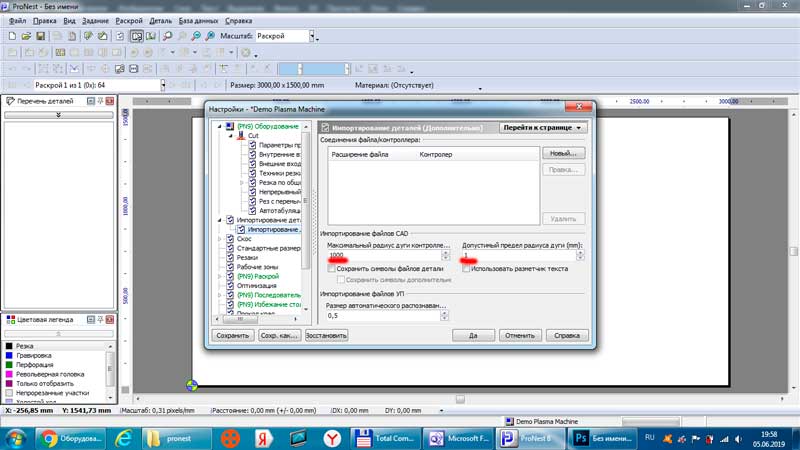

Если у вас сложная художественная резка или, не к ночи помянутый, CorelDRAW подготовил ваш чертёж (корел это не чертёжная программа, для этих целей лучше АвтоКад или Компас, корел рисует множеством точек, например окружность он нарисует тысячей точек по радиусу, без указания оного, а нужно всего две точки - центр и радиус, что и делают другие программы, т.ч. после Корола чертёж получается с избыточными данными, усложняющими работу компа и контроллера.) нужно воспользоваться очень полезной функцией Пронеста. Перед переносом чертежа в нижнее поле.
Если у вас простая деталь - пропустите этот шаг.

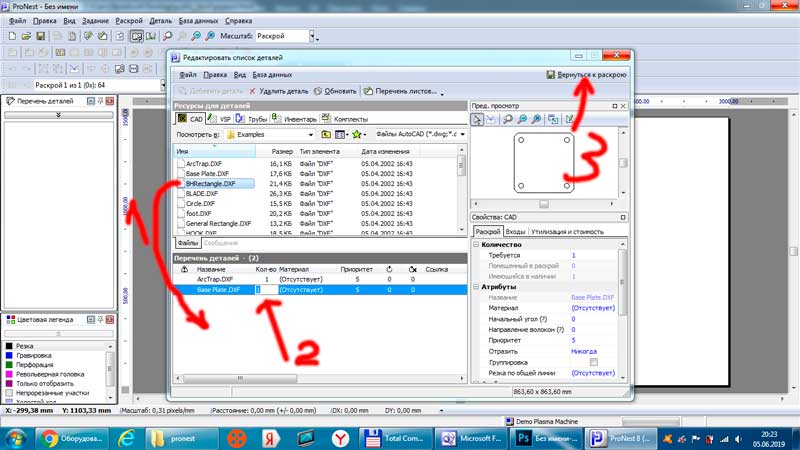

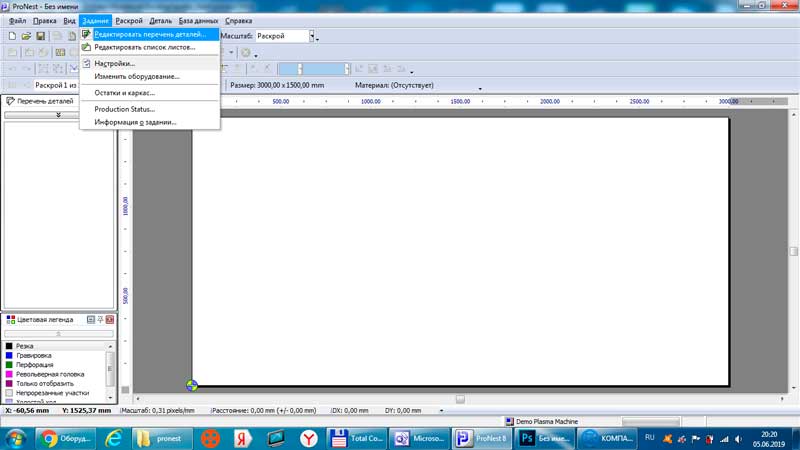

Перетаскиваем деталь вниз, указываем количество и возвращаемся к раскрою.

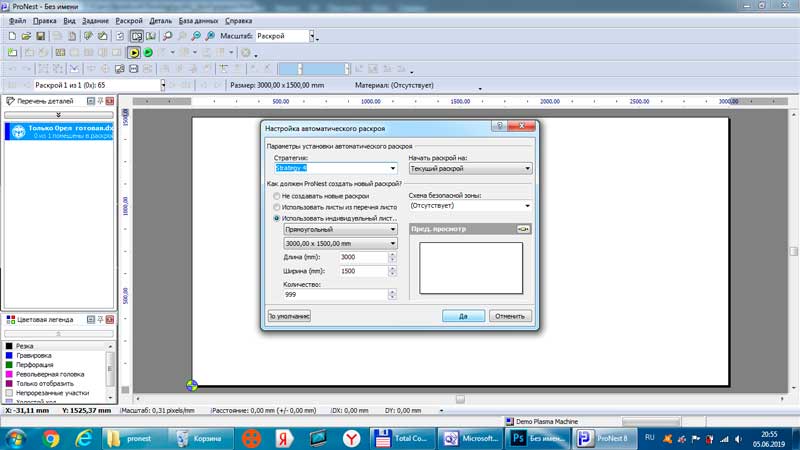

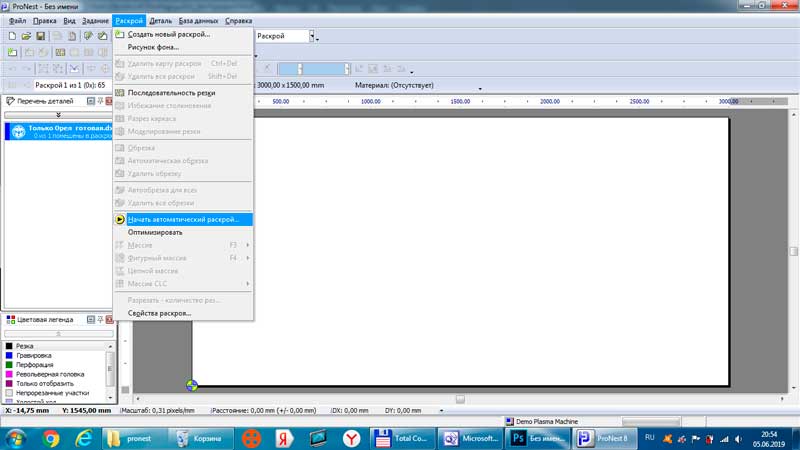

Можно детали разместить в ручную, перетащив их на лист, или сделать так

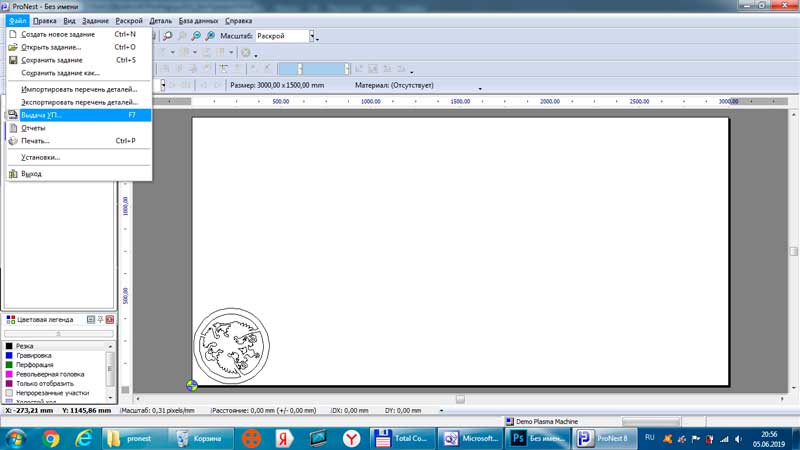

ВАЖНО!!! Папка выхода должна быть C:\Gcode\
Название файла обязательно Untitled (как по умолчанию, не меняйте)

В папке C:\Gcode\  появится файлик program.cnc, его нужно скопировать на флэшку, вставить в контроллер, нажать старт и наблюдать - что будет дальше...
