Автономный ЧПУ контроллер с ТНС.

Автономный ЧПУ контроллер с контролем высоты факела плазмы ТНС (thc).

(новое) ТНС для Mach3 схема для самостоятельной сборки своими руками (новое)



   Автономный ЧПУ контроллер с контролем высоты факела плазмы ТНС (thc) по напряжению дуги - это устройство управляющее шаговыми моторами (без компьютера), столом плазменного раскроя листового железа или другим оборудованием. Можно использовать в робототехнике и в другой промышленной автоматизации, например робот сварщик (сварочный автомат) различные технологические операции.

   Проект является открытым - более подробно. Схемы, чертежи, прошивка автономного контроллера ЧПУ стола, станка плазменной резки листового металла (плазмореза) с ТНС (thc - контроль высоты факела плазмы) сделать самому своими руками.

Функции:

  • Работа по G-кодам записанным на SDкарту памяти

  • режим "Ручное обучение" - вырезание детали по указанным точкам (без G-кодов подготовленных на компьютере)

  • THC - (thc, тнс) - контроль высоты горелки по напряжению дуги плазмы, т.е. при изгибе железа горелка перемещается на фиксированном от поверхности расстоянии (от 1 до 5мм)

  • Поиск металла - перед поджигом плазмы, горелка опускается до касания о поверхность, затем поднимается на заданную высоту прокола

  • Изменение скорости - возможно корректировать скорость во время работы

  • Настройка пауз М3 и М5 - это паузы начала (прокола) и завершения реза, они не читаются из G-кодов, а задаются на контроллере.

  • "Домой" - перемещение горелки в точку (0;0)

  • (0;0) - обнуление координат, чтобы указать начало листа либо начала реза

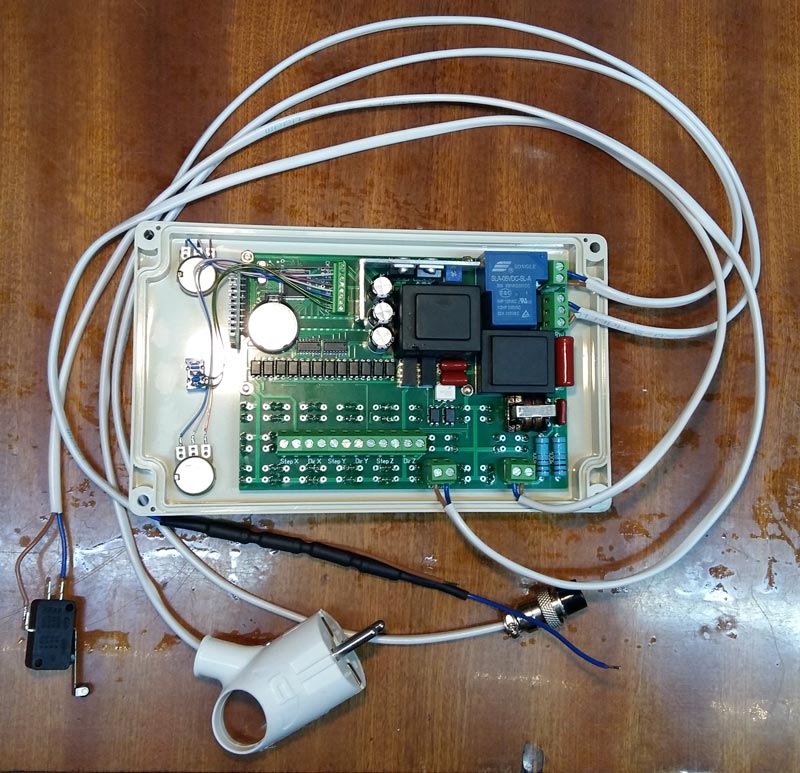

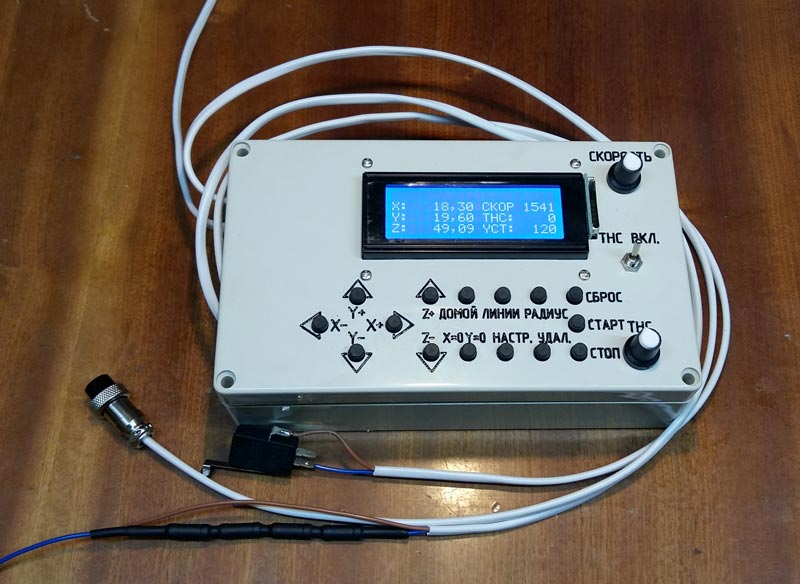

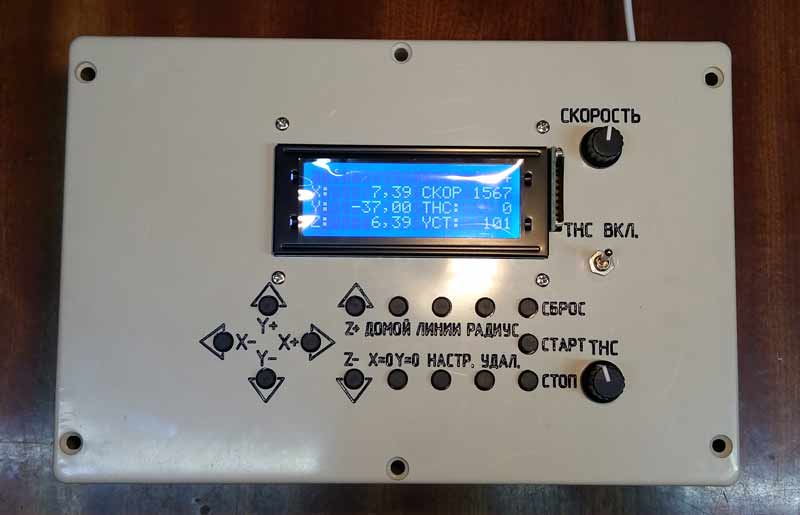

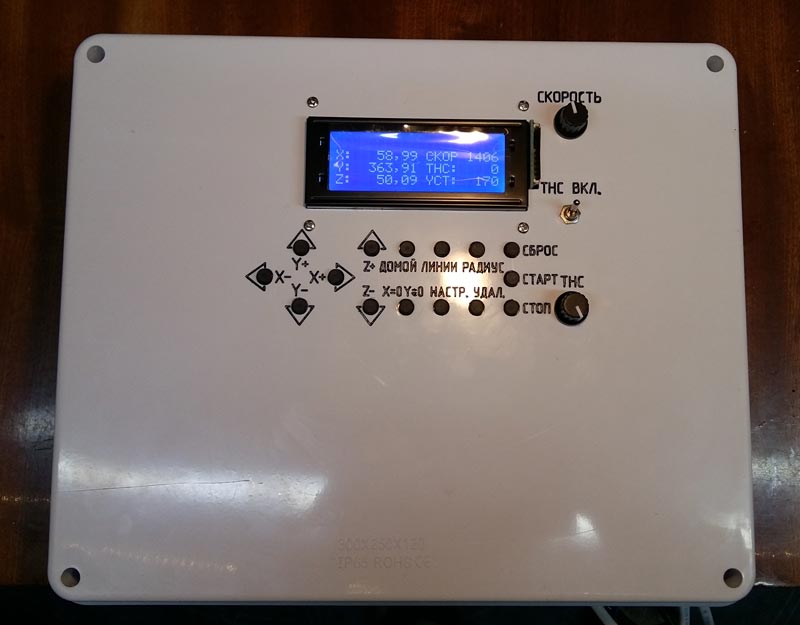

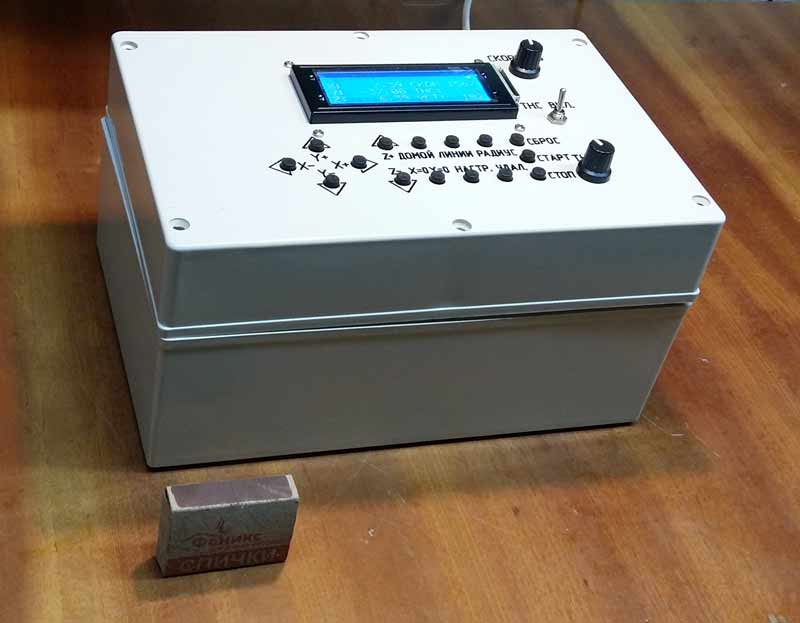

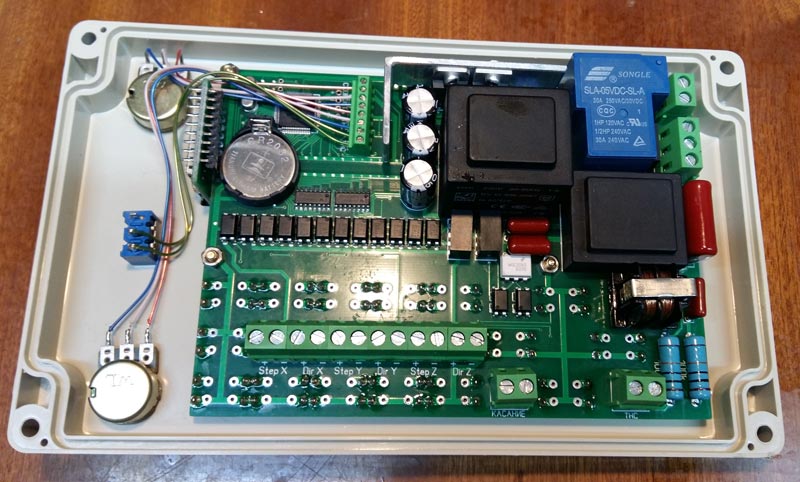

Собранный контроллер в пластиковом корпусе 150*110мм или 300*250

Стоимость контроллера 17 500 руб.

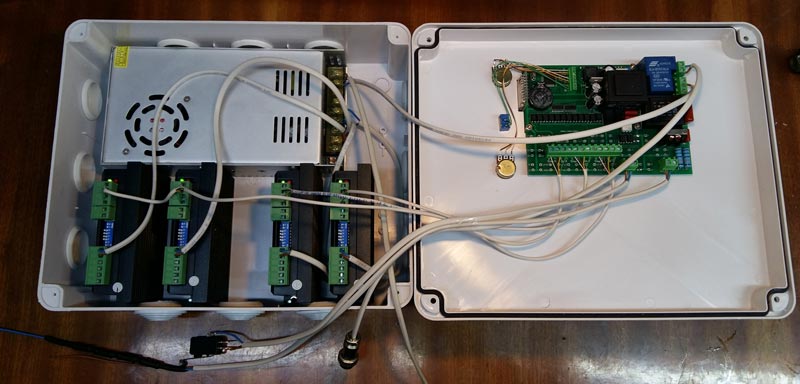

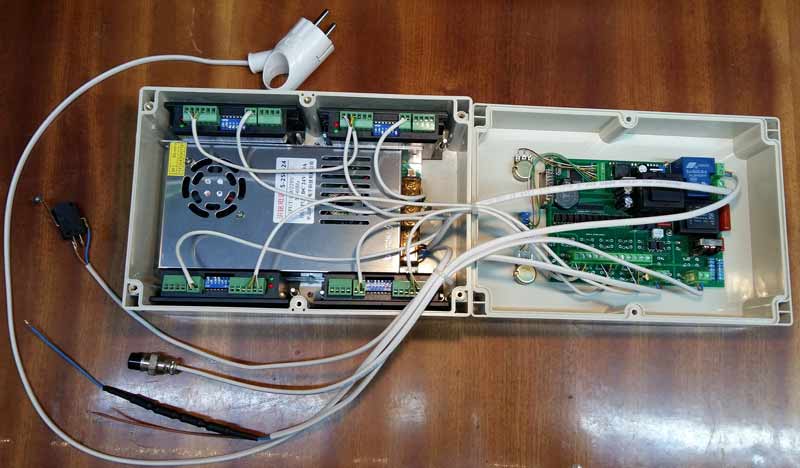

Ящик (300*250*110мм), Контроллер, Блок питания 36в 400Вт, 4 драйвера.

Стоимость ящика электроники 35 000 руб.







Подключение Автономного Контроллера.

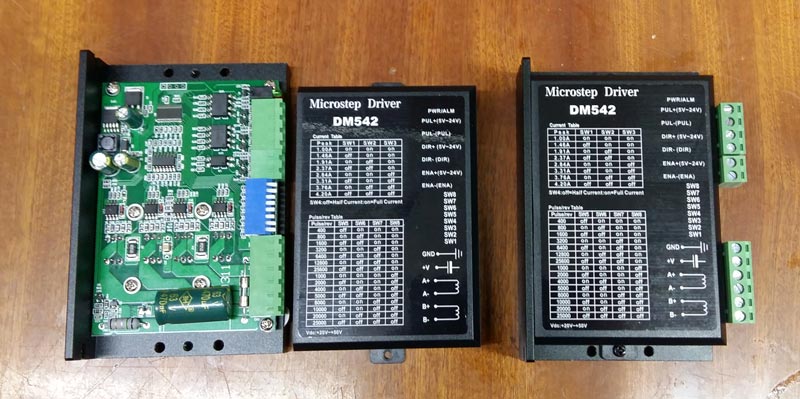

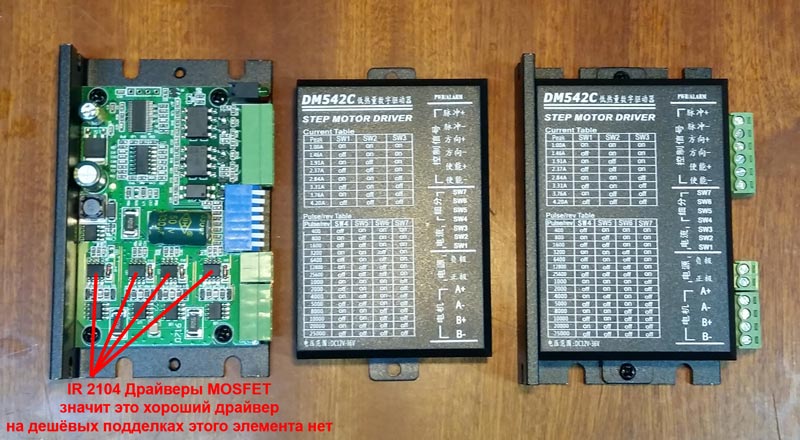

1) Подключите драйвера шаговых двигателей к контроллеру. Из контроллера выходят три провода подписанных X, Y, Z. Если провод КСПВ: красный(+PUL), синий(-PUL), белый(+DIR), зелёный(-DIR), если провод двухпарная витуха: оранжевый(+PUL), бело-оранжевый(-PUL), синий(+DIR), бело-синий(-DIR). Если Вы используете двухсторонний привод портала (ось X двигают два мотора, т.е. на жёлтой поперечине, которая на видео, моторы с двух сторон), то второй драйвер оси X нужно подключить параллельно первому драйверу X.
Если при проверке какой-либо мотор крутится в обратную сторону - нужно поменять местами два крайних провода, не трогая другие два.
Например было:
  А+  жёлтый
  А-   синий
  В+  красный
  В-   зелёный,
для вращения в другую сторону будет:
  А+  синий
  А-   жёлтый
  В+  красный
  В-   зелёный
или
  А+  жёлтый
  А-   синий
  В+  зелёный
  В-   красный.

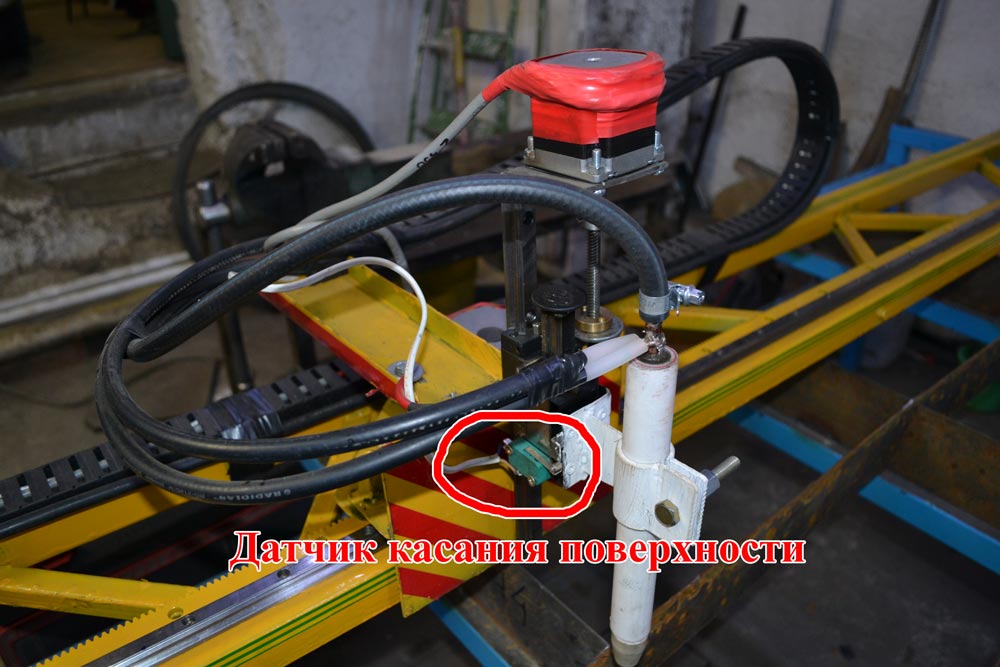

2) Подключите датчик касания поверхности. При движении горелки вниз, если она упирается в металл, срабатывает кнопка размыкающая цепь. Т.е. в нормальном состоянии кнопка нажата, при упоре горелки она отжимается, размыкая цепь. Обратите внимание на видео она (кнопка-концевик) зелёная рядом с горелкой. см. фото

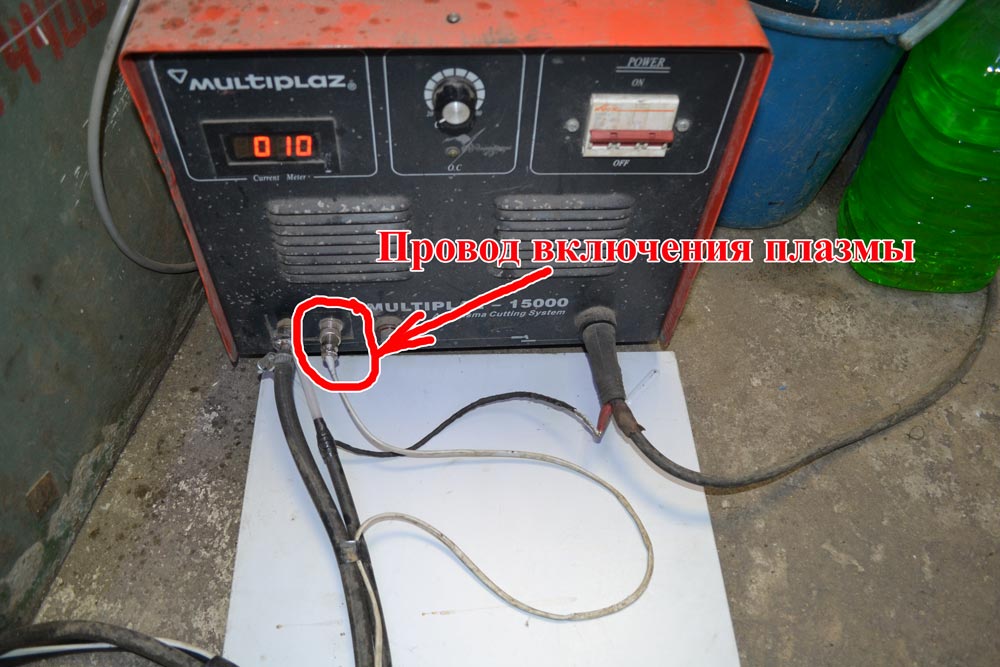

3) Подключите провод включения плазмы. см фото

4) Подайте ток плазмы на горелку. Крайне рекомендую использовать коаксиальный провод. При использовании обычного провода, на соседние провода в этом пучке создаётся наводка более 5 кВ, т.е. при работающей плазме, провод, который идёт рядом с силовым плазмы, не подключенный с обоих сторон, создаёт устойчивую яркую дугу с обоих сторон о корпус инвертера либо о стол длинной до 10мм. В этом случае приходится пускать провод включения плазмы отдельно от силового иначе пробьёт релюшку включения. А когда используешь экранированный коаксиальный провод - тишь да благодать в радиоэфире.

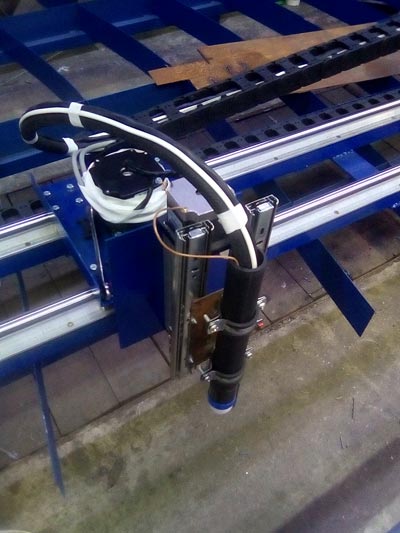

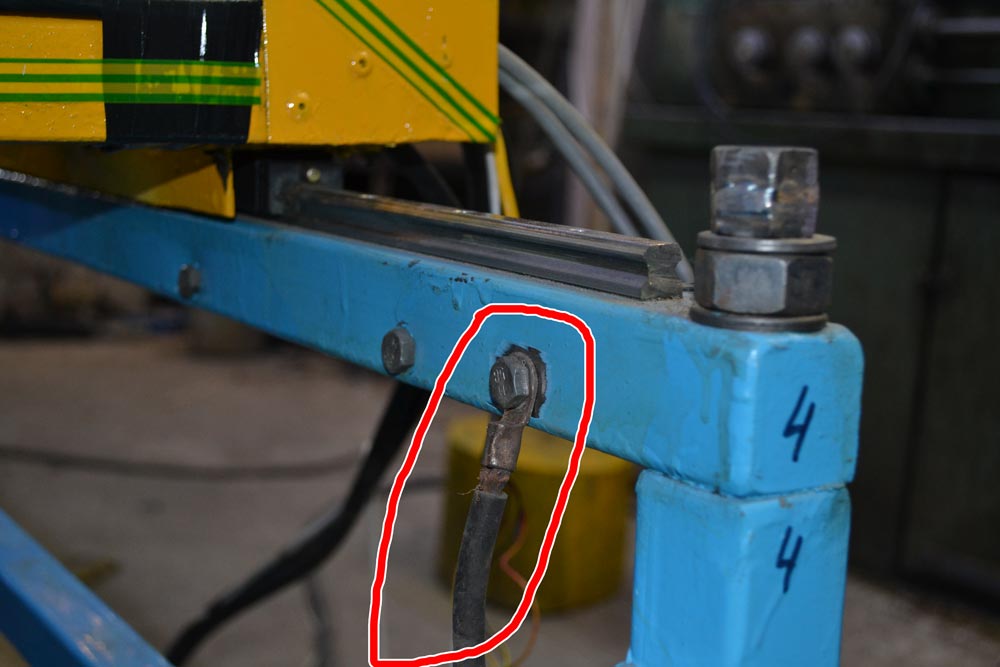

С обоих сторон необходимо распустить оплётку на сантиметров 10-15. Со стороны инвертора подключить центральную жилу к выводу тока на горелку, а оплётку к массе. см. фото, массу жёстко зафиксировать за корпус стола (без прищепки) см фото. На портале центральную жилу силового провода подключите к горелке см. фото, а оплётку к массе стола см. фото.

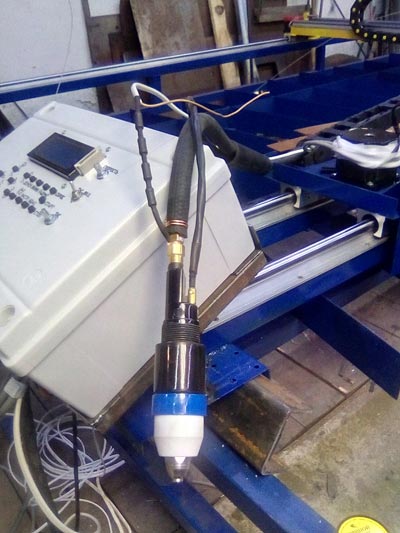

5) Подключите вход ТНС, лучше тоже экранированным кабелем, можно слабеньким, например обычным телевизионным RG6, SAT703 и т.п. Со стороны горелки подсоединяетесь параллельно силовому см. фото1, см фото2. Со стороны ящика - оплётку цепляйте к массе стола вместе с коричневым проводом ТНС. К центральной жиле припаяйте синий провод ТНС и хорошо заизолируйте, лучше термоусадочной трубкой см. фото.

Настройка:

Для настройки пауз М3 и М5 нужно, удерживая кнопку "НАСТР" (в старой версии THC OFF), нажимая X+, X-, Y+, Y-, выставить нужные значения.

Чтобы попасть в скрытое меню настройки станка, нужно удерживая кнопку "НАСТР" нажать "RESET"

Значения по умолчанию:

  • dlina_impulsa_x = 0.1 'расстояние перемещения при одном импульсе мм

  • dlina_impulsa_y = 0.1 'расстояние перемещения при одном импульсе мм

  • dlina_impulsa_z = 0.1 'расстояние перемещения при одном импульсе мм

  • dlina_hoda = 0.05 'приращение хода по траектории мм, должно быть меньше dlina_impulsa_x и dlina_impulsa_y

  • vremya_uskor_g0 = 4000 'время ускорения 2000 = 1сек до skorost_holost_hoda

  • skorost_holost_hoda = 10000 'скорость холостого хода мм в минуту

  • start_skor = 50 'стартовая скорость мм в минуту

  • skorost_max = 5000 'максимальная рабочая скорость мм в минуту (значение для крайне правого положения крутилки "СКОРОСТЬ")

  • skorost_min = 50 'минимальная рабочая скорость мм в минуту (значение для крайне левого положения крутилки "СКОРОСТЬ")

  • skorost_z = 2000 'скорость хода z

  • z_up = 100 'высота Z при холостом перемещении

  • z_down = -50 'минимальная высота при поиске металла

  • z_probe = -3 'высота при срабатывании датчика

  • z_start = 2 'высота поджига плазмы

  • skorost_thc = 100 'скорость ТНС

  • thc_max = 50 'высота макс ТНС

  • thc_min = -50 'высота мин ТНС

  • thc_dopusk = 5 'не реагирует на эту величину при изменнении ТНС

  • thc_norma_min = 100 (значение для крайне левого положения крутилки "ТНС")

  • thc_norma_max = 150 (значение для крайне правого положения крутилки "ТНС")

Чтобы откалибровать шаг моторов, посмотрите какие настройки записаны у Вас dlina_impulsa_x, dlina_impulsa_y, dlina_impulsa_z.
Для начала выставьте переключатели на драйверах первый включен, остальные выключены. vremya_uskor_g0 = 2000 (ускорение 1 сек)
Пройдите станком например 500мм по экрану, по факту, предположим, получилось 200мм, если шаг dlina_impulsa_x = 0,1
новый шаг получаем dlina_impulsa_x = 0,1*200/500 = 0,04 его нужно записать в контроллер.
Желательно, чтобы это число было в интервале 0,02 - 0,5 мм
Не забывайте изменить dlina_hoda, оно должно быть меньше dlina_impulsa_x и dlina_impulsa_y, это мнимая величина для расчёта траектории.
