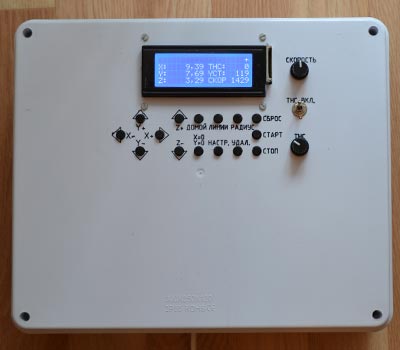

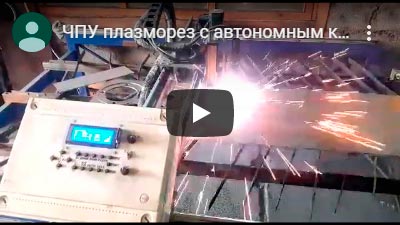

>>> Автономный ЧПУ контроллер с THC <<<

(новое) ТНС для Mach3 схема для самостоятельной сборки своими руками (новое)



ПРЕДЛАГАЕМ ВАМ

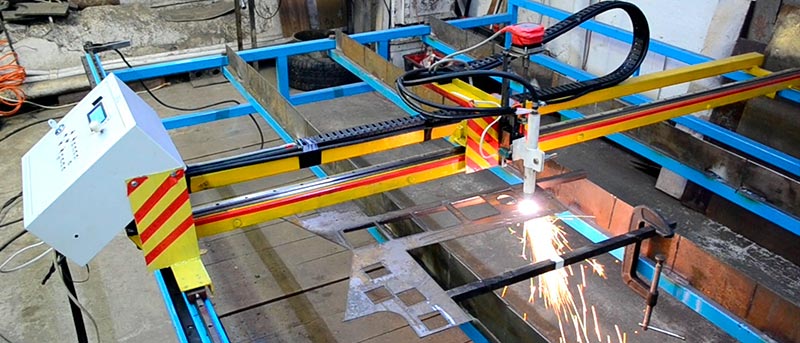

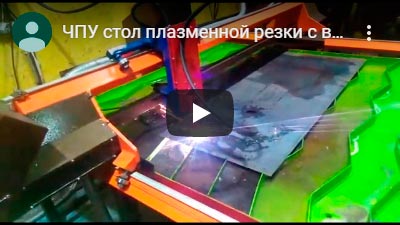

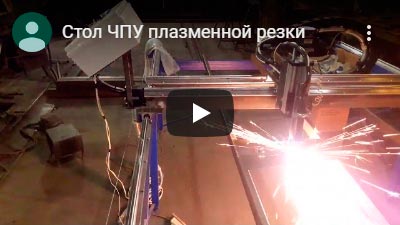

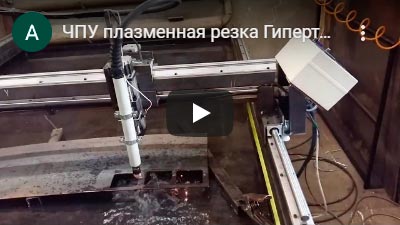

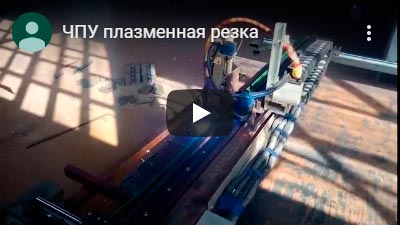

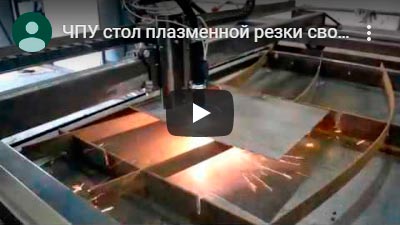

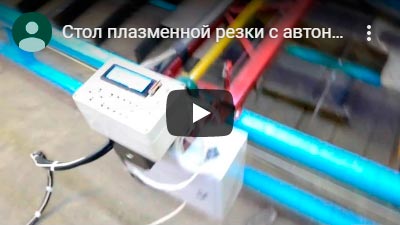

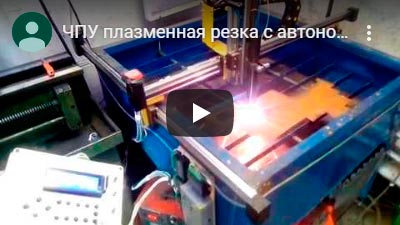

Оборудование плазменной резки металла ЧПУ.

Купить недорогое оборудование для раскроя листового железа ЧПУ





Характеристики:

1. Габариты 3500*2200*1000.
2. Рабочее поле 3050*1550
3. Скорость до 15 000 м в мин.
4. Точность 0,1мм.
5. ТНС - контроль высоты горелки по напряжению дуги
6. Может работать с любым источником.
7. Стол разборный


Цена стола с ЧПУ плазменной резки 220 000 руб. (20% скидка при нал. оплате)
При нал оплате стоимость 175 000 руб.
В стоимость входит:
1. Стол разборный,
2. Ящик электроники с автономным контроллером и ТНС
3. Горелка, провода, шланги.
Для работы необходимо дополнительно:
1. Аппарат тока плазмы.
2. Компрессор.



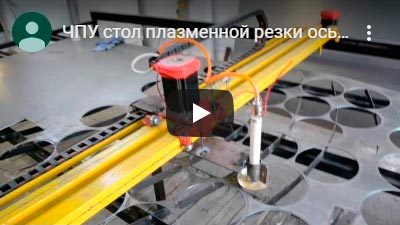

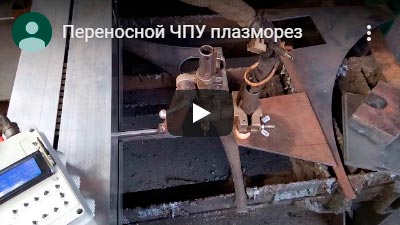

Стоимость портала без стола 185 000 руб.  (20% скидка при нал. оплате)
При нал. оплате цена 145 000 руб.

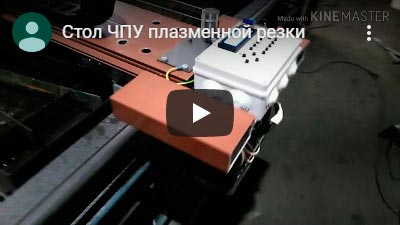

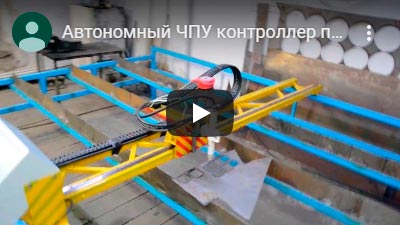

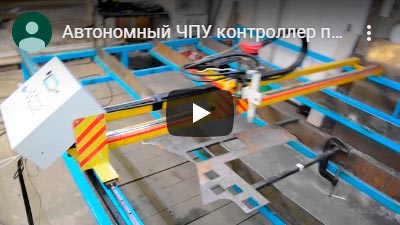

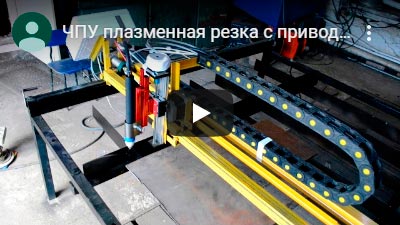

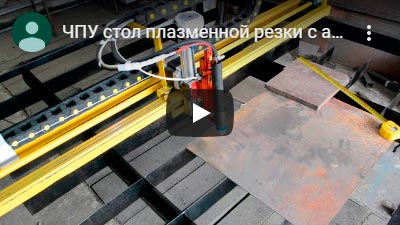

(это жёлтая штука на верхних видео, в комплекте к ней зубчатая рейка и рельс 3,4м., также в стоимость входит ящик электроники, горелка, провода, шланги)
Для работы необходимо дополнительно:
1. Аппарат тока плазмы.
2. Компрессор.
3. Собрать стол, установить на него портал

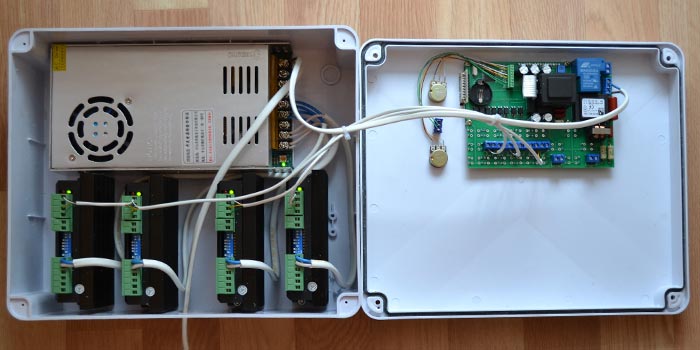

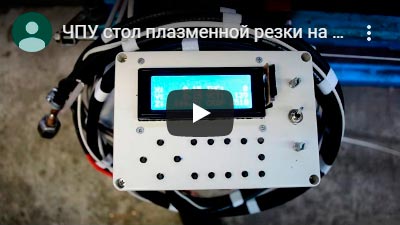

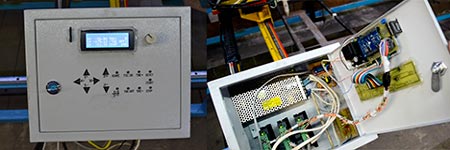

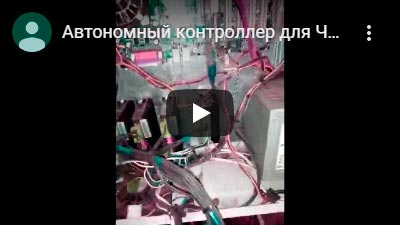

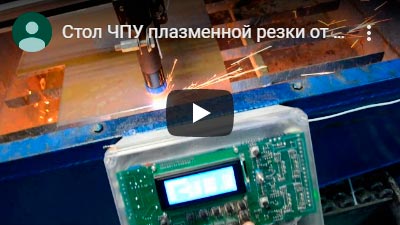

Ящик электроники в сборе.

В состав входит:
1. Автономный контроллер с ТНС
2. Блок питания
3. Драйвера 3-4 шт.
Стоимость 35 000 руб.

Стоимость автономного контроллера 17 500 руб. (подробнее здесь)

Также предлагаю контроллер ТНС для Mach3 цена 5 000 руб.



Тел: (343) 383-50-32, (922) 03-123-03

Производство находится в Свердловской области г. Заречный (50км. от Екатеринбурга).

Чтобы установить Pronest (очень хорошая программа (ЛУЧШАЯ!!!), расставляет оптимально детали на листе, из чертежей (Компас, Автокад) создаёт Gкод для mach3 или контроллера)
Сначала прочитайте здесь https://dostup-rutracker.org/
Затем скачайте https://rutracker.org/forum/viewtopic.php?t=1619060 или https://rutracker.org/forum/viewtopic.php?t=4901685
Установка Pronest в картинках скачать
Скопируйте в папку CFF постпроцессор для автономного контроллера Armatura-ural.cff (его особенность - указывает центр окружности в абсолютных, а не относительных величинах (удобнее читать человеку) в остальном всё стандартно)
Настройка Pronest очень простая и русский интерфейс её упрощает.
Или скопируйте мои настройки, у меня они здесь: C:\Program Files\MTC\ProNest 8\Settings\Machines   Demo Plasma Machine.CFG

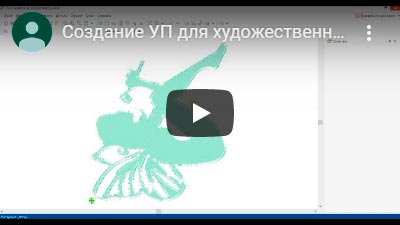

Порядок работы:
1) Нарисовать деталь (именно деталь, не отрезок или незамкнутую херню, т.е. деталь которую можно вырезать и она теоретически выпадет (упадёт на пол) из листа)

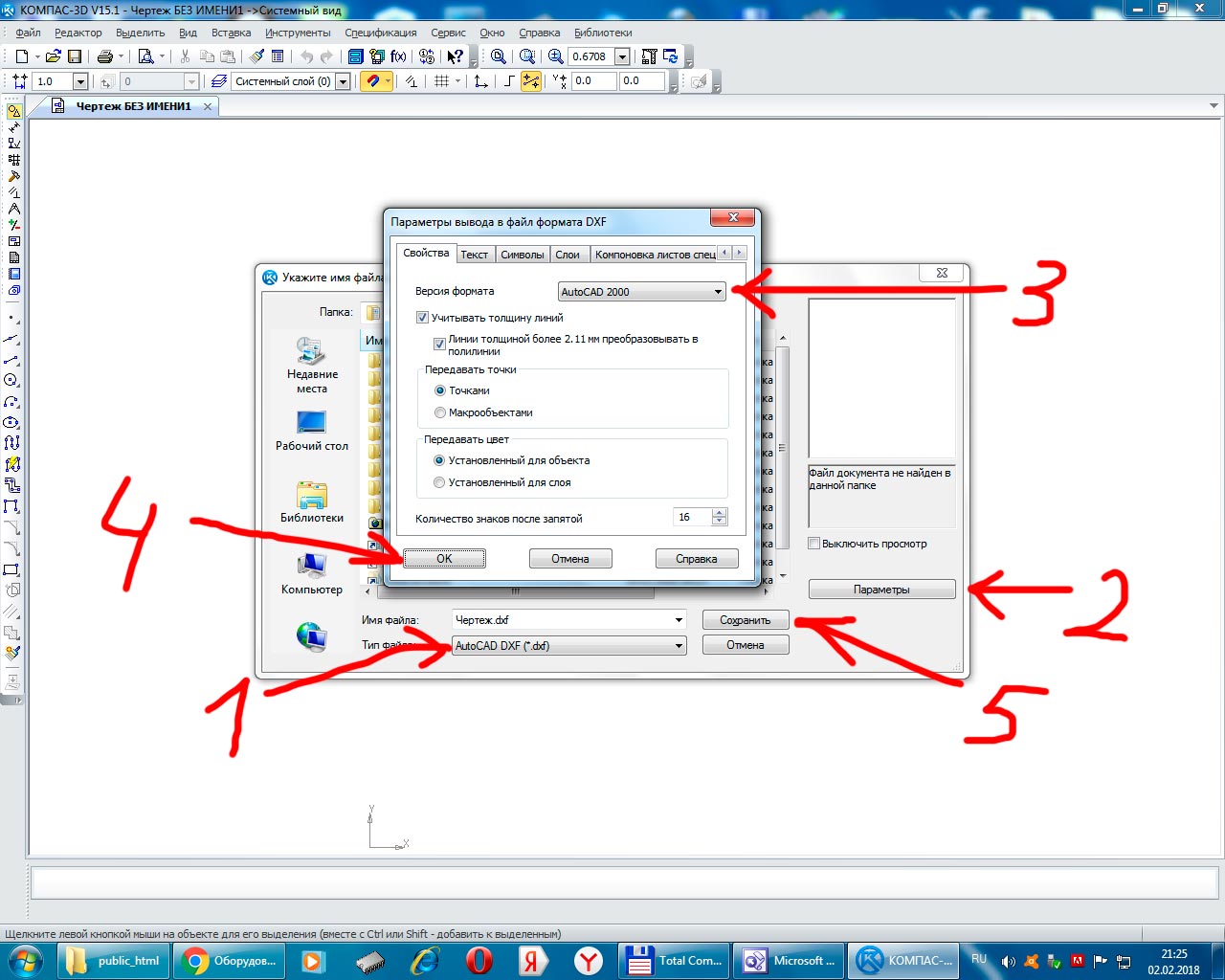

2) Сохранить в формате DXF версии 2000г см. рис.
3)
В ProNeste "Задание" - "Редактировать перечень деталей" из верхней части перетащить всё что нужно в нижнюю, указав количество, и нажать "Вернуться к раскрою"
4) "Раскрой" - "Начать автоматический раскрой"
5) "Файл" - "Выдача УП" Сохранить на флэшке
6) Вставить флэшку в контроллер на ЧПУ столе.
7) Подвести горелку к началу листа либо другому месту реза и нажать кнопу (0;0) обнуления координат
8) Выставьте нужный ток на аппарате (инверторе), давление на компрессоре, рабочую скорость и паузы перед началом (m3) и после окончания (m5) движения на контроллере
9) Нажать кнопку "Старт" и отбежать подальше, лучше на черноморское побережье... там хорошо... а у нас -40

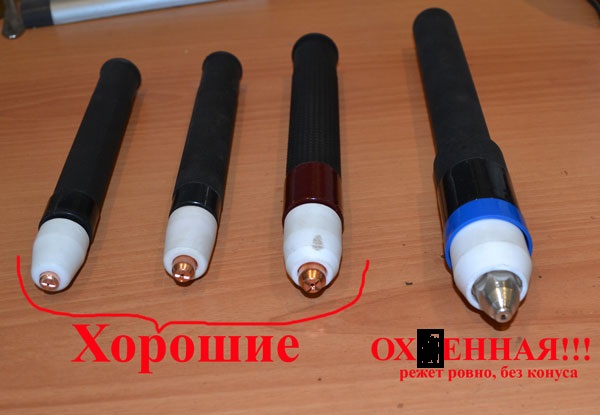

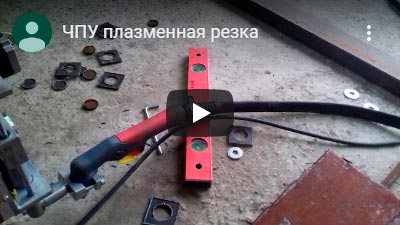

Краткий обзор горелок.



Пару слов о драйверах:

Хорошие драйвера на основе TB67S109AFTG - дешёвые, сильные, надёжные.
Только их нужно немного доделать. т.к. теплообменник у микросхемы на брюхе, а кривые китайские ручонки приделали теплоотвод к спине, то она перегревается.
И максимальный ток у них завышен, это нужно учитывать, более 6А на выходе.
Например остановить мотор Нема34 - 78мм руками не возможно!!! в отличии от TB6600 и tb6560
Нужно только приделать дополнительный теплоотвод к микросхеме и будет вам счастье!



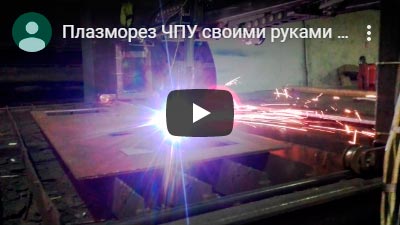

Ниже описана сборка ЧПУ стола своими руками под управлением компьютера с программой Mach3.

Сейчас плазморезы с ЧПУ под управлением компьютера (Mach3) мы не делаем, перешли на применение автономного контроллера ЧПУ с ТНС собственного производства.



ТНС (Torch Height Control )
Автоматический контроль высоты плазменной горелки по напряжению дуги.

"Сделать сложно и дорого — легко. Сделать просто и разумно — гораздо сложнее." Александр Журба.

Начнём с теории. При включении аппарата плазменной резки на катод (электрод) и деталь подаётся напряжение примерно 300В, т.к. катод и сопло не имеют контакта, разделены изолирующим диффузором, то ничего не происходит ток через эту цепь не идёт. Для "поджига" плазмы используется слабый высоковольтный разряд, длина его дуги до 20-30мм, как искра зажигания у машины или искра от кремния зажигалки. Эта искра создает токопроводящий мостик, через который пробивается рабочий ток. (хочу напомнить, что плазма - проводник). Источник тока плазмы контролирует силу тока, а напряжение имеет большой разбег 70-250В. Чем дальше горелка от детали тем больше длина плазмы тем больше сопротивление цепи вследствие чего выше напряжение. Для того чтобы держать сопло плазменной горелки на расстоянии 2-4мм от детали, нужно ориентируясь по напряжению 90-120В, управлять приводом оси Z.

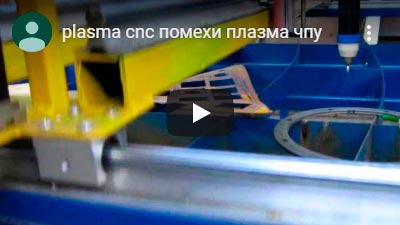

Существует множество систем контроля высоты по напряжению дуги. И у всех есть свои преимущества и недостатки (в основном проблемы с надёжностью и ремонтопригодностью). Источник тока для плазменной резки в особенности дешёвые китайские излучают огромнейшие помехи во всех диапазонах. Для наглядности достаточно провести эксперимент: прикрепите кусочки проводов к обычному светодиоду, при включенной плазме он будет мигать в другом конце помещения. При работе плазменной резки глушится радио, телевизор, связь и виснут незаземлённые компьютеры.

По этому технологии контроля высоты плазмы с использованием микроконтроллера или полевых транзисторов в большинстве случаев обречены на недолгую и насыщенную настройками жизнь. Помимо прямого пробоя есть ещё и индуктивные наводки, которые представляют особую опасность для слаботочных низковольтных систем.

Сделать систему автоматического контроля высоты плазменной горелки по напряжению дуги на микроконтроллере AVR (например ATmega8, ATmega32) пара пустяков. Вопрос в ремонтопригодности. Если такая система на микроконтроллере перестанет работать, то отремонтировать её может только её создатель, так же, если изделие на микроконтроллере нуждается в ремонте - то проще сделать новое с нуля , чем чинить чужое.

При разработке системы автоматического контроля высоты плазменной дуги прежде всего было уделено внимание простоте конструкции, и возможности отремонтировать своими силами обычному электрику в любом колхозе или ауле.

Для измерения напряжения плазменной дуги надо использовать высокоомный вход без конденсаторов и стабилитронов, чтобы не уменьшать силу искры поджига. Так же обязательна гальваническая развязка между измеряемым напряжением и исполнительными механизмами. Возможна автономность (от компьютера) работы.

Схема ТНС системы автоматического контроля высоты плазменной горелки ЧПУ плазмореза

Вольтметр имеет три положения (установлены ограничители хода, и отражатель (маленький кусочек фольги)) "Меньше", "Норма", "Больше". В положении "Меньше" срабатывает первый оптодатчик и первое реле, в положении "Больше" срабатывает второй оптодатчик и второе реле, в положении "Норма" оба оптодатчика и реле в выключенном состоянии.

При включении источника тока плазмы напряжение на входе 300В, стрелка отражает луч оптодатчика "Больше", срабатывает первое реле и мотор опускает горелку. Происходит контакт горелки с деталью, загорается плазменная дуга, напряжение падает до 60В, стрелка переходит в положение "Меньше", срабатывает второй оптодатчик и второе реле, мотор поднимает горелку, до тех пор пока не будет положение стрелка "Норма". Когда источник тока плазмы выключается стрелка переходит в положение "Меньше" и второе реле поднимает горелку до срабатывания ограничивающего концевика. (Лампочка (на видео) включена параллельно моторчику для уменьшения холостого "выбега", т.е. без лампочки или гасящего резистора после срабатывания концевика моторчик продолжает вращаться по инерции, а гасящее сопротивление (лампочка) "тормозит" моторчик после отключения питания)



Вариант 2

С использованием шагового двигателя и под управлением оси Z программой Mach3

Основа как описано выше, только в приводе оси Z задействована программа Mach3 преимущество данного варианта - точная высота прокола и расширенные настройки ТНС.

Подключение

2 - шаг мотора X,
3 - направление мотора Х,
4 - шаг мотора Y,
5 - направление мотора Y,
6 - шаг мотора Z,
7 - направление мотора Z,
8 - выход включения плазмы,
9 - выход +5в для подтяжки входов
10 - вход THC ON сигнал включения ТНС,
11 - вход касания поверхности,
12 - вход THC UP сигнал ТНС вверх,
13 - вход THC DOWN сигнал ТНС вниз



Тактика работы: пример G кода

G0 X50.0000 Y50.0000   'холостое перемещение
G31 Z-150 F400 'опускаем до касания до -150 со скоростью 400 мм в минуту
G92 Z-4 'обозначаем Z как -4
G0 Z1 'поднимаемся до 1мм
M3(PLasma On) 'включаем плазму
G4 P0.5000 'ждём 0,5 сек
G1 X0.0000 Y0.0000 F600.00 'рабочее перемещение со скоростью 600 мм в минуту
G4P0.50
M5 (Plasma Off)
G0 Z50 'поднимаем голову на 50мм
M30

или тоже самое можно организовать с применением макросов
C:\Mach3\macros\plasma

m3.m1s
ActivateSignal(Output2) 'подаем +5В на выход 2 ЛПТ
Code "G31 Z-50 F1000" 'опускаем до касания до -50 со скоростью 1000
While IsMoving() ' Подождать пока произойдет касание
Wend
Code "G92 Z-3" 'обозначаем Z как -3
Code "G0 Z1" 'поднимаемся до 1мм
While IsMoving()
Wend
DoSpinCW() 'включаем плазму
Code "G4 P0.5000" 'пауза 0,5 сек
Code "F1000" ' <--------- рабочая скорость реза мм в минуту

m5.m1s
Code "G4 P0.5000" 'пауза 1 сек
DoSpinStop() 'выключаем плазму
DeactivateSignal(Output2) 'подаем 0 на выход 2 ЛПТ
Code "G0 Z100"
While IsMoving()
Wend

Тогда тот же код будет таким:

G0 X50.0000 Y50.0000  холостое перемещение
M3(PLasma On) включаем плазму
G1 X0.0000 Y0.0000 рабочее перемещение
M5 (Plasma Off)
M30



Для редактирования файлов макроса и g-кодов пользуйтесь этим блокнотом https://notepad-plus-plus.org/

Чтобы установить Pronest (очень хорошая программа (ЛУЧШАЯ!!!), расставляет оптимально детали на листе, из чертежей (Компас, Автокад) создаёт Gкод для mach3 или контроллера)

Сначала прочитайте здесь https://dostup-rutracker.org/
Затем скачайте https://rutracker.org/forum/viewtopic.php?t=1619060 или https://rutracker.org/forum/viewtopic.php?t=4901685
Скопируйте в папку CFF постпроцессор для mach3 Mach3_NO_Z.cff
Настройка Pronest очень простая и русский интерфейс.





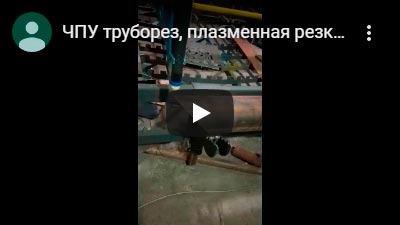

Оборудование плазменной резки металла ЧПУ

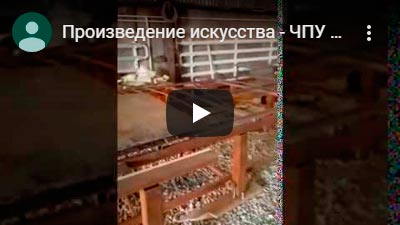

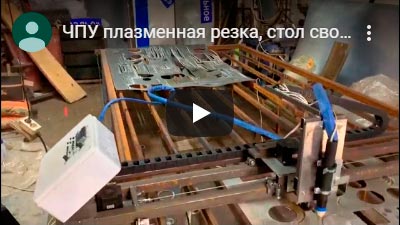

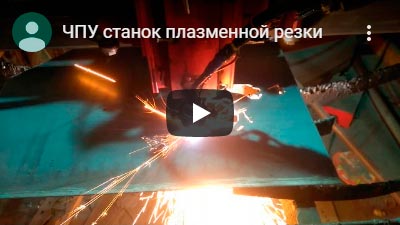

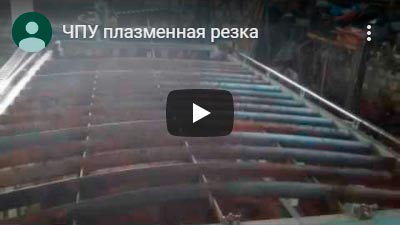

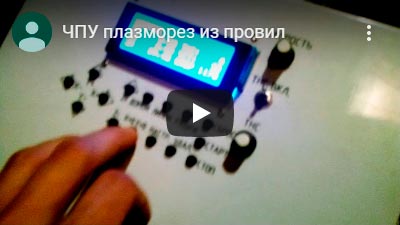

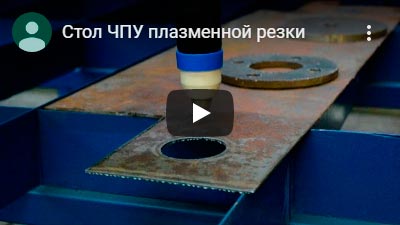

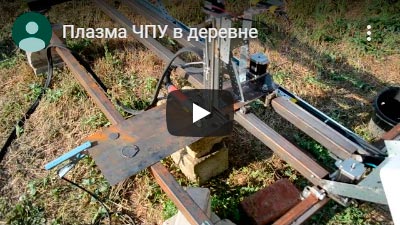

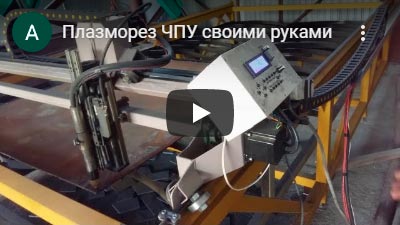

Видео:
